Felt Titanium For Electrolyzer

1) Χρησιμοποιώνταςτσόχα από τιτάνιοΩς στρώμα διάχυσης αερίου κυψελών καυσίμου, οι ίνες άνθρακα διαβρώνονται εύκολα.

(2) Πίλημα από τιτάνιομέθοδος επίστρωσης συμπεριλαμβανομένης της μεθόδου επίστρωσης - ψησίματος, επίστρωση παλμών.

Το ελάχιστο πάχος του χαλιού από ίνες τιτανίου είναι 0,25 mm, το ποσοστό διάκενου πόρων είναι 50-70 τοις εκατό και η δομή είναι πιο ευνοϊκή για τη μεταφορά μάζας αερίου-υγρού. Για να διατηρηθεί η αγωγιμότητά της, η επιφάνεια πρέπει να επιμεταλλωθεί με πλατίνα και ιρίδιο. Υπάρχει το πρόβλημα της μεγάλης ποσότητας πολύτιμου μετάλλου και της υψηλής τιμής. Υπήρχαν ορισμένα προβλήματα όπως κακή σταθερότητα επίστρωσης και πτώση της επίστρωσης ανόδου.

Στερεωμένη τσόχα τιτανίουχρησιμοποιήθηκε ως υπόστρωμα για την εναπόθεση καταλύτη Pt. Τα δείγματα που χρησιμοποιούνται είναι κυκλικά, διαμέτρου 30 mm και πάχους 1 mm, με πορώδες μεγαλύτερο από 70 τοις εκατό. Τα συγκεκριμένα βήματα επεξεργασίας είναι τα εξής:

(1) Αποοξειδωμένη μεμβράνη: Η τσόχα τιτανίου παρασκευάστηκε σε διάλυμα ηλεκτρολυτικής αποξίδωσης από την Wieland Edelmetalle, Γερμανία, με βάση νιτρικό οξύ και υδροφθορικό οξύ, pH 0.5 σε θερμοκρασία δωματίου. Στη συνέχεια έχει εφαρμοστεί τάση 2,5 V στην τσόχα, προκαλώντας την ανοδική διάλυση της επιφάνειας Ti/Tio 2. Για αυτό το στάδιο προετοιμασίας έχει χρησιμοποιηθεί ένα δίχτυ διαστολής τιτανίου που βασίζεται σε αντίθετα ηλεκτρόδια επικαλυμμένα με πλατίνα από την Wieland Edelmetalle.

(2) Καθαρισμός αργού: Μετά το ξέπλυμα με απιονισμένο νερό, η επιφάνεια του τεμαχίου κατεργασίας τιτανίου υποβάλλεται σε επεξεργασία με πλάσμα σε αργό για να αφαιρεθούν οι υπόλοιποι ρύποι στην επιφάνεια του τιτανίου. Ο αντιδραστήρας πλάσματος λειτούργησε με χρήση PINK V 15-G από την PINK Thermosysteme GmbH (Γερμανία) και οι παράμετροι ρυθμίστηκαν σε ρυθμό ροής αργού 100 ml min-1, με επεξεργασία σε πίεση αέρα 60 Pa για 30 λεπτά και η ισχύς μικροκυμάτων ήταν 400 W.

(3) Επικάλυψη: Η διαδικασία φυσικού καθαρισμού πλάσματος πραγματοποιήθηκε συνεχώς και ξεπλύθηκε περαιτέρω με απιονισμένο νερό. Οι ίνες τιτανίου επιστρώθηκαν αμέσως με πλατίνα με την ηλεκτροχημική μέθοδο υπό αργό. Το εμπορικά διαθέσιμο λουτρό επιμετάλλωσης τύπου Galvatron Platinbad από την Wieland Edelmetalle έχει χρησιμοποιηθεί με βάση το HCH. Οι παράμετροι μπάνιου ορίστηκαν σε 8 για το pH και 50 βαθμούς για τη θερμοκρασία. Η διαδικασία επιμετάλλωσης διεξήχθη για 10 λεπτά σε σταθερή τάση καθόδου, -3.2V με το αντίθετο ηλεκτρόδιο (Τιτάνιο/πλατίνα από την Wieland Edelmetalle). Κατά τη διάρκεια αυτής της διαδικασίας επιμετάλλωσης, το ηλεκτρόδιο τιτανίου τοποθετείται ηλεκτρικά μεταξύ δύο συνδεδεμένων αντίθετων ηλεκτροδίων. Στη συνέχεια, προκειμένου να αυξηθεί η ηλεκτροχημική δραστηριότητα του καταλύτη για την εναπόθεση μικρομέτρων και σωματιδίων πλατίνας νανοκλίμακας στην επιφάνεια, η λειτουργία επιμετάλλωσης έχει αλλάξει σε παλμική επίστρωση του αντίθετου ηλεκτροδίου σε τάση καθόδου -3,0 V χωρίς να διακοπεί η διαδικασία. Ο χρόνος ενεργοποίησης έχει οριστεί στα 10 ms και ο χρόνος απενεργοποίησης στα 56,7 ms, επομένως ο κύκλος λειτουργίας είναι 15 τοις εκατό του κύκλου. Το δεύτερο μέρος της διαδικασίας επιμετάλλωσης συνεχίζεται για άλλα 10 λεπτά.

(4) Συγκρότημα ΜΕΑ: Τα ηλεκτρόδια έχουν εμποτιστεί με 0.5 mL διαλύματος αγώγιμου πρωτονίου Nafion® ιοντομερούς (5% κατά βάρος σε αιθανόλη) και στη συνέχεια επιπλατινοποιήθηκαν. Το διάλυμα έχει εφαρμοστεί με αερογράφο στη χύτευση ενώ ένα ηλεκτρόδιο με βάση το τιτάνιο είναι προσαρτημένο σε μια θερμαινόμενη θήκη δείγματος. Η θερμοκρασία ρυθμίστηκε στους 60 βαθμούς για να επιταχυνθεί η εξάτμιση της αιθανόλης από την επιφάνεια του ηλεκτροδίου.

(5) και διπολική πλάκα για να σχηματίσουν μια στοίβα, 20 ομάδες.

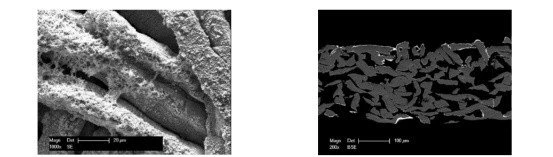

Οι παρακάτω μικρογραφίες δείχνουν τις συντηγμένες ίνες τιτανίου με επίστρωση πλατίνας. Οι ίνες που βρίσκονται στο εξωτερικό των ποδιών προστατεύουν ολόκληρη την επίστρωση. Αυτό το φαινόμενο μπορεί να εξηγηθεί από την κατανομή του ηλεκτρικού πεδίου στο γαλβανικό στοιχείο (το ηλεκτρόδιο εργασίας βρίσκεται μεταξύ και παράλληλα προς τα δύο αντίστροφα ηλεκτρόδια). Η επίστρωση είναι επαρκής για σταθερή μακροχρόνια πρόσφυση νανοσωματιδίων πλατίνας. Παρακάτω είναι μια μικρογραφία σωματιδίων πλατίνας που εναποτίθενται σε ίνες επικαλυμμένες με τιτάνιο με τη διαδικασία παλμικής ηλεκτρολυτικής επιμετάλλωσης.

(1) Προετοιμασία επίστρωσης από τσόχα από ίνες τιτανίου:

Μια υβριδική επίστρωση ΜΜΟ Ir02 και Ru02 παρασκευάστηκε στην επιφάνεια του τάπητα από ίνες τιτανίου με τη μέθοδο χάραξης, ψησίματος και αναγωγής με πυκνό υδροχλωρικό οξύ.

Το στρώμα από ίνες τιτανίου με πάχος {{0}},25 mm θερμάνθηκε σε 35 τοις εκατό HCL στους 53 βαθμούς για 5 λεπτά για να αφαιρεθεί πλήρως το στρώμα οξειδίου και να βελτιωθεί η τραχύτητα της επιφάνειας των ινών. Το ταπί τοποθετήθηκε στη συνέχεια σε απιονισμένο νερό και απόλυτη αιθανόλη για 5-10 λεπτά με καθαρισμό με υπερήχους. Παρασκευάστηκε η συνολική συγκέντρωση 0,03 mol/L χλωροϊριδίου οξέος, RuC1 3 και διαλύματος TaCU Kunhe και η ποσότητα επικάλυψης υπολογίστηκε σύμφωνα με το φορτίο πολύτιμου μετάλλου 1 mg/cm2. Η επίστρωση εφαρμόστηκε 5-7 φορές. Μετά από κάθε επίστρωση, το διάλυμα πυρώθηκε στους 455 βαθμούς για 10 mi N σε έναν κλίβανο Muffle. Ψήνουμε για 30 λεπτά.

(2) Μορφολογική ανάλυση

Υπάρχουν μικρομετρικές αυλακώσεις και τρύπες στην επιφάνεια της ίνας τιτανίου μετά τη διάβρωση του υδροχλωρικού οξέος, οι οποίες παρέχουν περισσότερους πόντους για το συνδυασμό ίνας και επίστρωσης και βελτιώνουν τη σταθερότητα της επίστρωσης. Με την αύξηση της περιεκτικότητας σε Ru στην επικάλυψη, το μήκος κόκκων της επικάλυψης αυξάνεται σταδιακά.

(3) Ειδικότητα: Είναι κοντά στην ειδική ειδική αντίσταση της συγκριτικής επιπλατινωμένης πορώδους συντηγμένης πλάκας τιτανίου. Λαμβάνοντας υπόψη ότι η σταθερότητα του RuO2 είναι χειρότερη από το IrO, η περιεκτικότητα σε RuO2 στο στρώμα θα πρέπει να ελέγχεται αυστηρά.

Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το στοιχείο φίλτρου γραμμής διάκενου από ανοξείδωτο χάλυβα, επικοινωνήστε μαζί μας. Ώρες λειτουργίας: 8:30 π.μ. έως 17:30 μ.μ

ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ:zhangjixia@bjygti.com

Δημοφιλείς Ετικέτες: τσόχα τιτανίου για ηλεκτρολύτη, Κίνα, προμηθευτές, κατασκευαστές, προσαρμοσμένη, χρήση, τιμοκατάλογος, προς πώληση, σε απόθεμα, δωρεάν δείγμα, πορώδες υλικό
